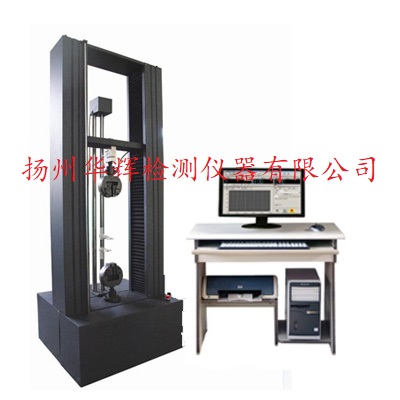

微機控制碟簧壓力試驗機

微機控制碟簧壓力試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

微機控制碟簧壓力試驗機產品構成：

3.1主機：采用門式結構。

3.2傳動系統：由減速器、精密絲杠副及導向部分等組成。

3.3驅動系統：由交流伺服調速器極其電機實現系統驅動。

3.4測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

3.5安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

微機控制碟簧壓力試驗機產品參數：

1、樣式：門式

2、試驗力：100KN；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%---100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

9、壓縮行程：600mm

10、試驗行程：600mm

11、位移速度控制范圍：0.1mm/min～300mm/min分檔可調

12、位移速度控制精度：±1%；

13、試驗機級別：1級

14、不變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：約760*500*1700mm
